NVIDIA GA100 (A100)

代号 · GA100

Ampere 架构数据中心 GPU(A100),TSMC N7,六颗 HBM2e(其中两颗 Dummy)经 CoWoS-S 中介板与 GA100 主芯片合封。

Kurnal Insights
独立 GPU AI 加速器 2018 – 2020 TSMC N6 / N7 NVIDIA Datacenter / Auto
NVIDIA GA100 (A100)
下载原图
尺寸
32.35 × 25.65 mm
面积
829.78 mm²
发布年份
2020
代工厂
TSMC

标注图

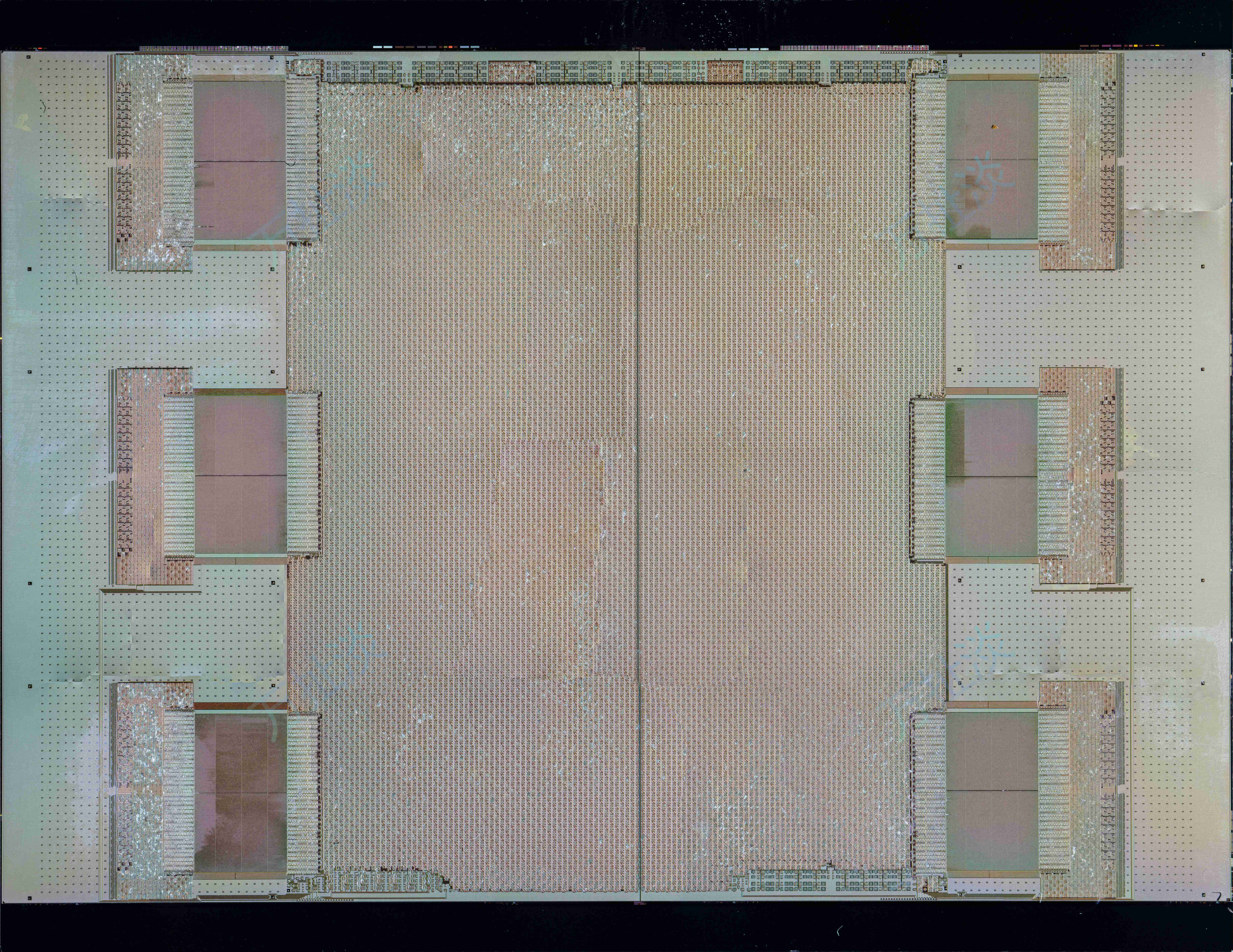

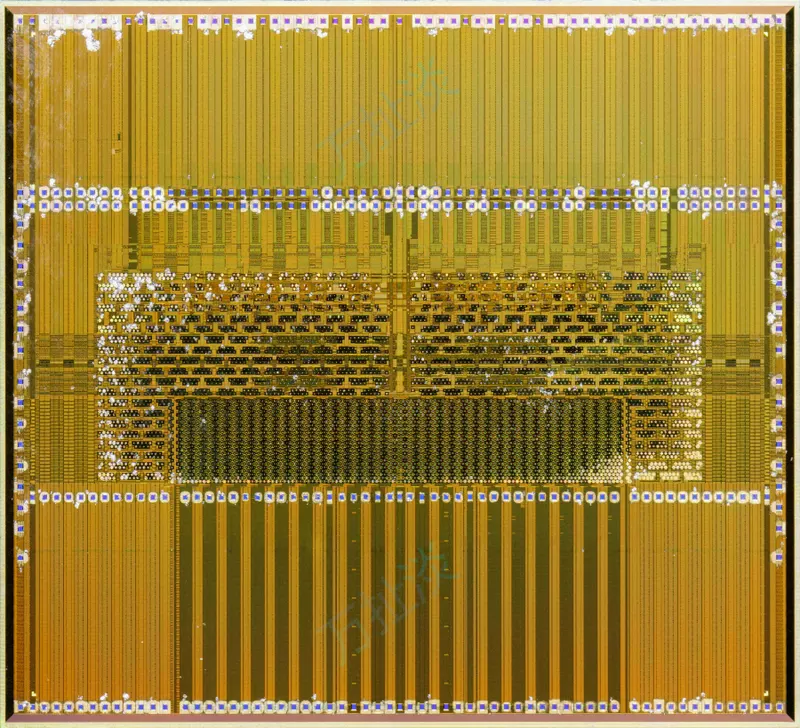

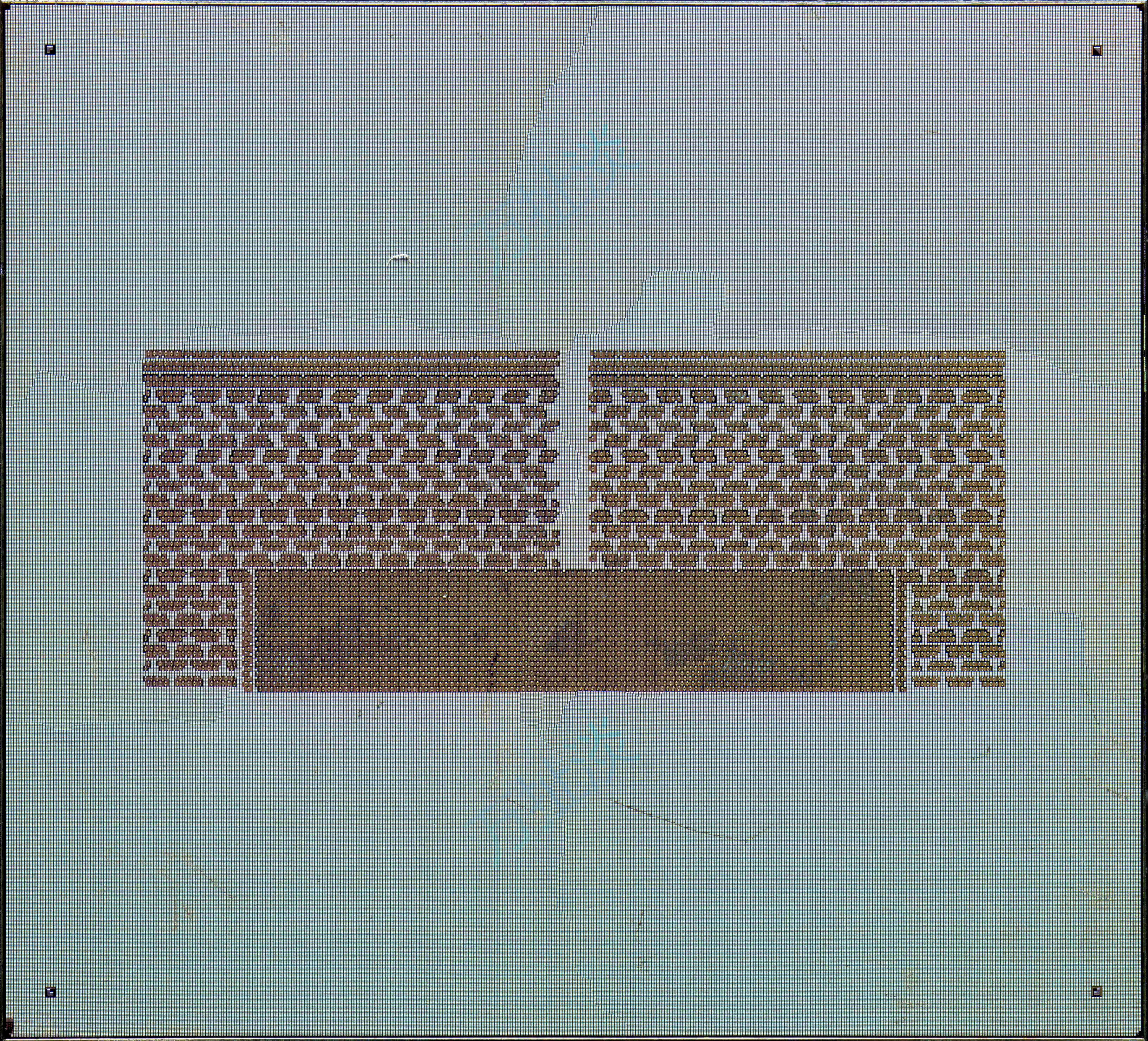

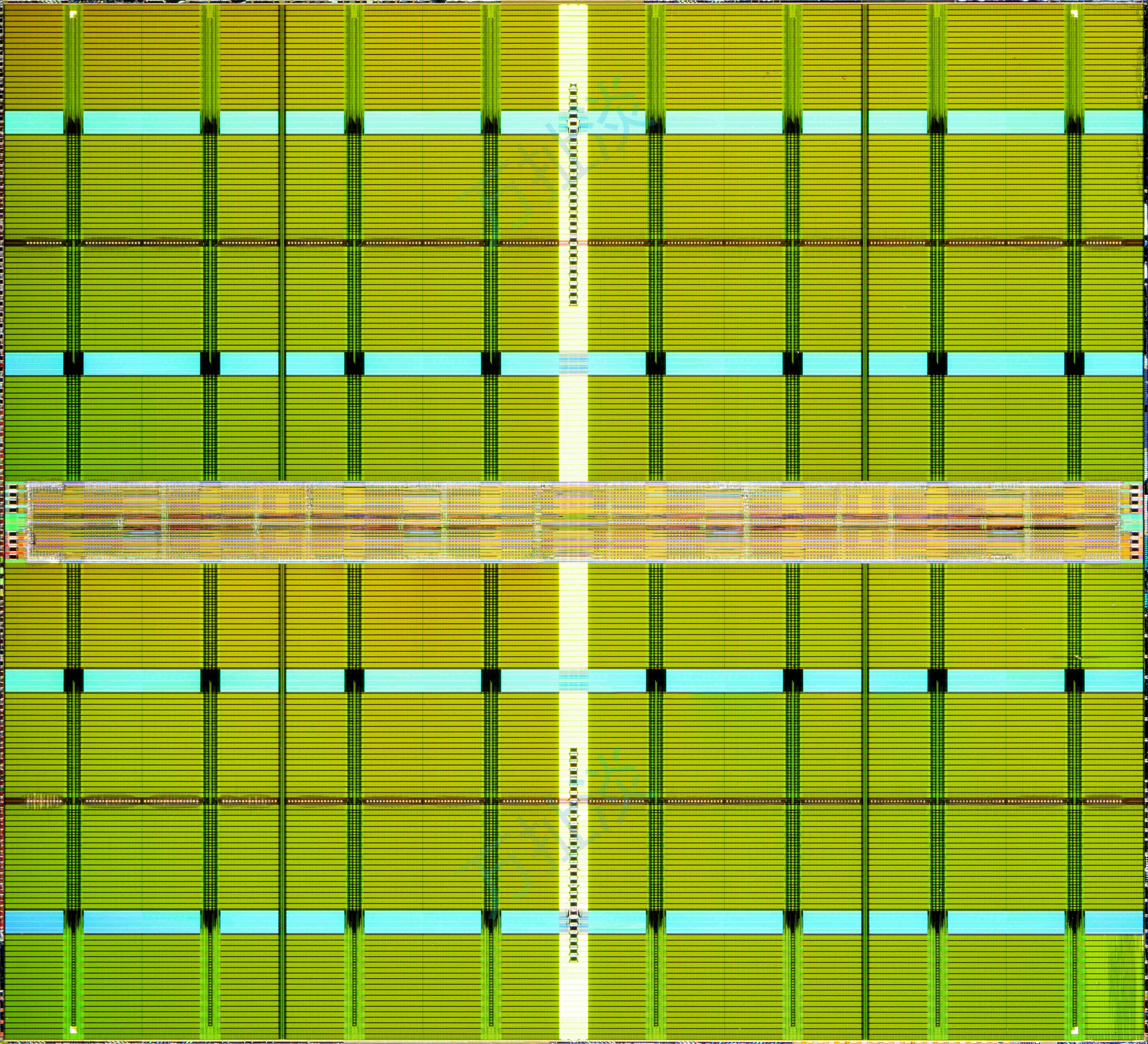

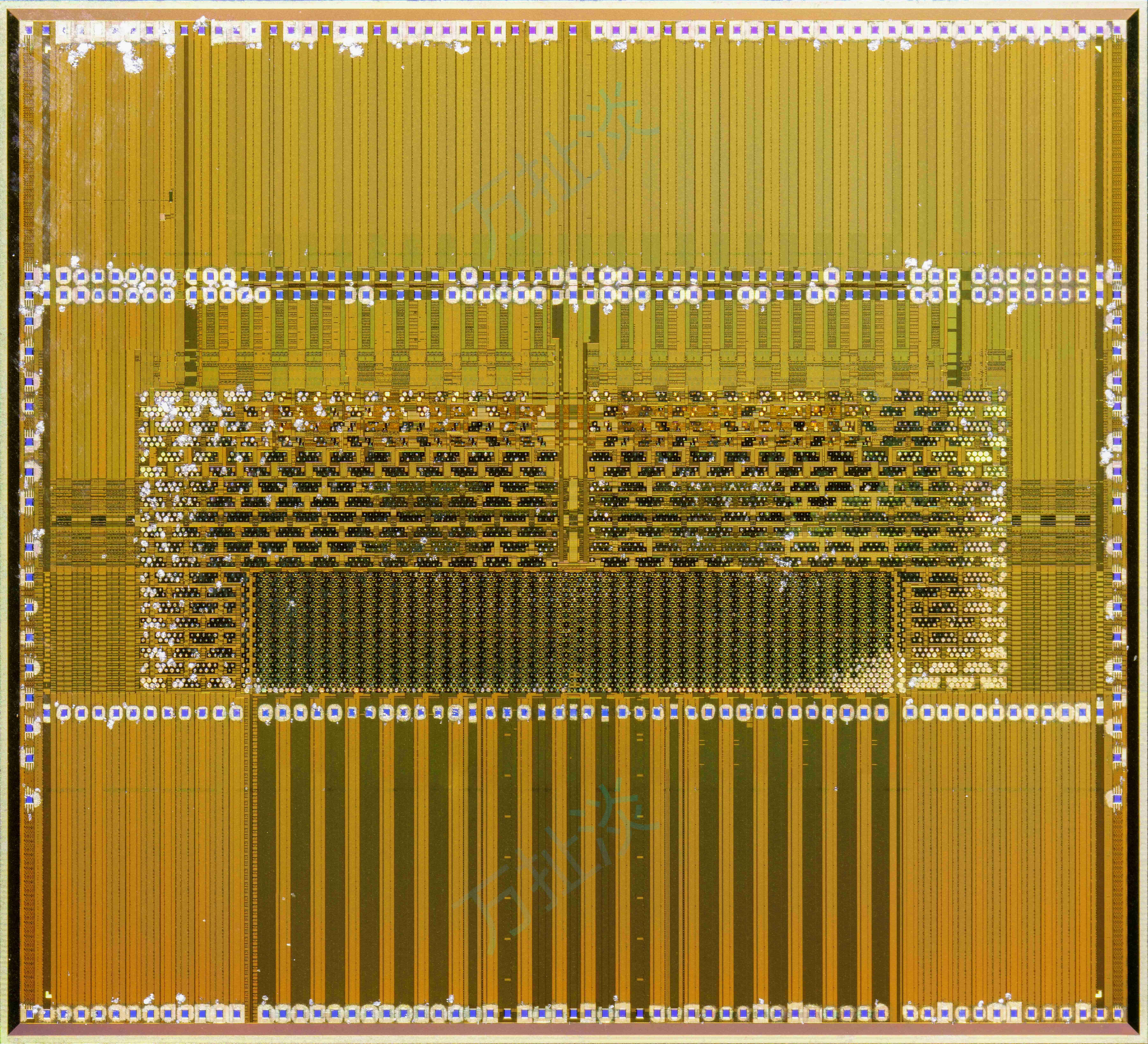

GA100 Dieshot (32.35 × 25.65 × 0.68 mm) GA100 Dieshot (32.35 × 25.65 × 0.68 mm) CoWoS Interposer (36.43 × 47.27 × 0.1 mm) CoWoS Interposer (36.43 × 47.27 × 0.1 mm) HBM Dummy Die (9.99 × 10.98 × 0.7 mm) HBM Dummy Die (9.99 × 10.98 × 0.7 mm) HBM2e Logic / Base Die (9.98 × 10.96 × 0.06 mm) HBM2e Logic / Base Die (9.98 × 10.96 × 0.06 mm) HBM2e DRAM Die (9.58 × 10.53 × 0.06 mm) HBM2e DRAM Die (9.58 × 10.53 × 0.06 mm)

备注

GA100 / A100 · CoWoS-S 封装 · 6 HBM2e (4 active + 2 dummy)
